Phớt Bơm EBARA ITALY
Phớt bơm Ebara
Phớt bơm Ebara “Mechanical seals” hay là “phớt cơ khí” là một bộ phận với mục đích làm kín ngăn không cho dung dịch từ bên trong khoang hoạt động thoát ra ngoài. Phớt cơ khí thường cấu tạo gồm 2 phần chính gọi tắt là Phần tĩnh và Phần động. Phần tĩnh nằm trong kết cấu của khoang hoạt động, phần động nằm trên trục quay.
Trong bài viết này chúng tôi đề cập đến những mẫu phớt thường gặp của máy bơm EBARA sản xuất tại ITALY được sử dụng rất nhiều tại Việt Nam. Cùng một mẫu phớt sẽ có nhiều kích thước cho các model và công suất bơm khác nhau.
Mẫu phớt bơm EBARA 01:
Phớt bơm: 3M32-125, 3M32-160, 3M32-200, 3M40-125, 3M40-160, 3M40-200, 3M50-125, 3M50-160, 3M50-200, 3M65-125, 3M65-160, 3M65-200
Phớt bơm: 3D32-125, 3D32-160, 3D32-200, 3D40-125, 3D40-160, 3D40-200, 3D50-125, 3D50-160, 3D50-200, 3D65-125, 3D65-160
Phớt bơm: AGA2.00, AGA3.00, AGC1.50, AGC2.00, AGC3.00
1 – Stationary seal ring (Carbon / SIC)
2 – Rotary seal ring (Ceramic / SIC)
3 – Rubber (NBR / EPDM / VITON)
4 – Frame + Spring (AISI 304 / AISI 316)

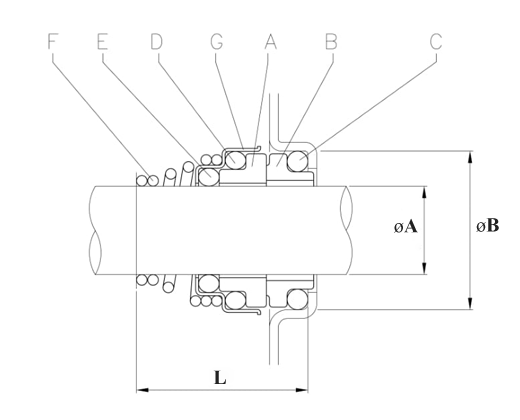

Mẫu phớt 02:
Phớt bơm: CDX, CDXM, 2CDX, 2CDXM, CD, CDM
Phớt bơm: JE, JEM, JES, JESM, JESX, JESXM, JEX, JEXM
Phớt bơm: CMA1.50, CMA2.00, CMA3.00
Phớt bơm: CMB1.50, CMB2.00, CMB3.00, CMB4.00, CMB5.50
Phớt bơm: CMD1.50, CMD2.00, CMD3.00
Phớt bơm: PRA1.50, PRA2.00
Phớt bơm: CDA0.75, CDA1.00, CDA1.50, CDA2.00, CDA3.00, CDA4.00, CDA5.50
Phớt bơm: CVM A/12, CVM AM/12, CVM A/15, CVM AM/15, CVM A/18, CVM AM/18, CVM B/12, CVM B/15, CVM B/25
A – Rotary seal ring (Ceramic / SIC)
B – Stationary seal ring (Carbon / SIC)
C, D, E – O ring (NBR / EPDM / VITON)
F – Self driving spring (AISI 304 / AISI 316)
G – Frame (AISI 304 / AISI 316)
Mẫu phớt 03:
Phớt bơm: AGA0.60, AGA0.75
Phớt bơm: CMA0.50, CMA0.75, CMA1.00, CMB0.50, CMB0.75, CMB1.00,
Phớt bơm: CMR0.75, CMR1.00
Phớt bơm: PRA0.50, PRA0.75, PRA1.00
A – Rotary seal ring (Carbon / SIC)
B – Stationary seal ring (Ceramic / SIC)
C – Gasket (NBR / EPDM / VITON)
D – Bellows (NBR / EPDM / VITON)
E – O Ring (AISI 304)
F – Self driving spring (AISI 304)
G – Frame (AISI 304)
H – Retainer ring (AISI 304)
Mẫu phớt bơm EBARA 04:
Phớt bơm: LPS25, LPS32, LPS40, LPS50
A – Rotary seal ring (Ceramic / SIC)
B – Stationary seal ring (Carbon / SIC)
C – Cup Gasket (NBRH / VITON)
D – Seatring (NBRH / VITON)
E – Case (AISI 304)
F – Self driving spring (AISI 304)
G – Case (AISI 304)
H – Bellows (NBRH / VITON)
Mẫu phớt bơm EBARA 05:
Phớt bơm: MATRIX 3-6, MATRIX 3-9, MATRIX 5-4, MATRIX 5-6, MATRIX 5-9, MATRIX 10-4, MATRIX 10-6, MATRIX 18-3.
A – Rotary seal ring (Ceramic / SIC)
B – Stationary seal ring (Carbon / SIC)
C – Gasket (EPDM / VITON)
D – Bellows (EPDM / VITON)
E – Spring (AISI 316)
F – Frame (AISI 316)
G – Retainer (AISI 316)
Mẫu phớt bơm EBARA 06:
Phớt bơm: EVMS Q1BEG, EVMSG Q1BEG (Pmax=16bar)
1 – Rotating Part (SIC) Q1
2 – Stationary Part (Carbon) B
3 – Elastomers (EPDM) E
4 – Compression spring (AISI 316) G
5 – Collar (AISI 316) G
Mẫu phớt bơm EBARA 07:
Phớt bơm: EVMS HQ1BEG, EVMSG HQ1BEG (Pmax=25bar)
1 – Rotating Part (SIC) Q1
2 – Stationary Part (Carbon) B
3 – Elastomers (EPDM) E
4 – Compression spring (AISI 316) G
5 – Collar (AISI 316) G
Hãy liên hệ ngay với chúng tôi để được tư vấn và biết thêm thông tin chi tiết. Ngoài cung cấp phớt loại Tiêu chuẩn chúng tôi còn cung cấp phớt bơm loại Đặc biệt (vật liệu cao cấp) cho những những nhu cầu bơm đặc biệt. Chúng tôi cung cấp phớt bơm thay thế với chất lượng cao.
